Este es un video instructivo que realizamos para ayudarlo a comprender el dispositivo de control de velocidad y distancia (llamado VCU) de las prensas térmicas de la serie Sonitek Spectrum.
Introducción:

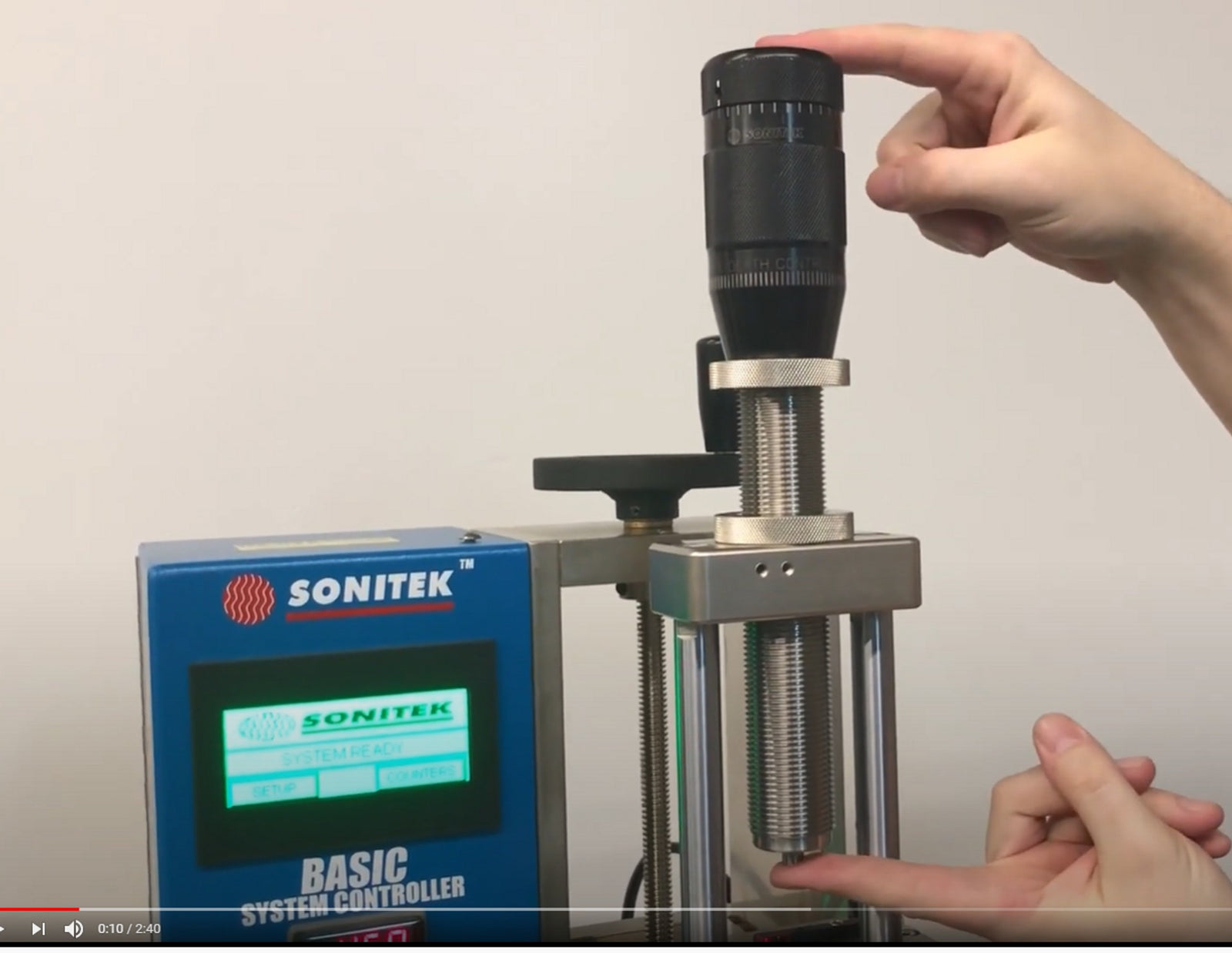

El Unidad de control de velocidad y distancia (VCU) es un dispositivo de doble función diseñado para gestionar la velocidad y la distancia de los movimientos de su máquina. Esta guía le proporcionará una descripción general completa de las funciones, los ajustes y el funcionamiento de la VCU, lo que garantiza un rendimiento óptimo y evita daños en sus piezas.
1. Funciones de la VCU:
La VCU tiene dos propósitos principales:
- Control de velocidad hidráulico: Disminuye la velocidad de la herramienta desde el cilindro de aire y controla su velocidad durante el proceso térmico.
- Parada positiva: Evita que las herramientas desciendan más abajo en el eje Z.
2. Ajustes de la VCU:
La VCU cuenta con tres ajustes:
- Distancia de carrera del pistón de la VCU
- Velocidad de carrera del pistón (se correlaciona con la velocidad de la herramienta)
- Tope positivo (evita un mayor desplazamiento del eje Z)
3. Ajuste del pistón interno de la VCU:
Para ajustar la posición del pistón interno de la VCU:
- a. Afloje el collar de bloqueo.
- b. Gire el centro moleteado grande en la dirección deseada para extender o retraer la longitud del pistón.
4. Ajuste de la velocidad de la VCU:
Para ajustar la velocidad de la VCU:
- a. Localice la perilla moleteada superior en el cuerpo de la VCU.
- b. Gire la perilla para aumentar o disminuir la velocidad según la marca de almohadilla y los indicadores direccionales.
5. Ajuste de la posición de la VCU:
Para ajustar la posición de la VCU:
- a. Gire toda la unidad VCU para moverla hacia arriba o hacia abajo, utilizando marcas de almohadilla como referencia.
- b. Cuando el pistón se colapsa dentro del cuerpo principal de la VCU, la superficie coronada hará contacto con la placa de impacto en la prensa, actuando como tope positivo.
6. Sincronización de la posición de la herramienta:
La clave del éxito es sincronizar la posición de la herramienta con el control de velocidad hidráulico y el tope positivo. Realice los ajustes con la herramienta fría y sin presión de aire en la máquina.
Nota: El sensor ubicado en la placa de impacto inicia todo el tiempo de parada. El pistón de control de velocidad o el extremo abombado del tope positivo deben activar este sensor para que la máquina se detenga por completo.
Nota: El sensor ubicado en la placa de impacto inicia todo el tiempo de parada. El pistón de control de velocidad o el extremo abombado del tope positivo deben activar este sensor para que la máquina se detenga por completo.
Conclusión:
Si comprende y ajusta correctamente la unidad de control de velocidad y distancia (VCU), podrá optimizar el rendimiento de su máquina y garantizar que funcione de manera eficiente y precisa. Si se toma el tiempo de aprender sobre las funciones, los ajustes y el funcionamiento de la VCU, podrá evitar daños en las piezas y mantener resultados uniformes durante el proceso térmico.
